Import des sollicitations internes à partir d’Excel
1 Introduction
Scage permet l’importation de sollicitations internes depuis un fichier Excel de type .xls et .xlsx.
Ce document a pour but de détailler la structure du fichier Excel contenant les sollicitations internes (N, V, M) qui peut être importé dans Scage.
2 Structure du fichier Excel à respecter
2.1 Gestion du phasage
Lors de l’import, chaque onglet du fichier Excel sera interprété comme une phase de calcul dans Scage.
2.2 Structure de l’onglet
Les 2 premières lignes de chaque onglet sont réservées aux grandeurs et aux unités et ne doivent pas avoir de valeurs numériques :
La première ligne décrit la grandeur de la colonne.
La deuxième ligne définit l’unité utilisée dans cette colonne (en fonction du système d’unités)
A propos du système d’unités
Un fichier Excel ne peut utiliser qu’un seul système d’unité par onglet :
- Système métrique
- Système impérial
Le système d’unité est détecté grâce à la cellule A2 de chaque onglet :
- Si cette cellule vaut “ft”, on considèrera les données du fichier Excel comme étant écrite en impérial
- Si cette cellule vaut autre chose, on considèrera les données du fichier Excel comme étant écrites en métrique
2.2.1 Paroi moulé (géométrie rectangulaire)
Dans le cas d’une paroi moulé, avec une géométrie rectangulaire, la structure de l’onglet est la suivante :
Le tableau ci-dessous détaille la colonne exacte attendue pour chaque grandeur.
Il est important de noter la présence de colonnes vides entre certaines grandeurs.
A | B | C | D | E | F | G | H | |
---|---|---|---|---|---|---|---|---|
1 | Niveau | Moment | Eff. tranchant | Eff. normal | ||||
2 | m ou ft | m.kN/m ou ft.kips/ft | kN/m ou kips/ft | kN/m ou kips/ft | ||||
3 | 0 | 0 | 0 | 0 | ||||
4 | … | … | … | … |

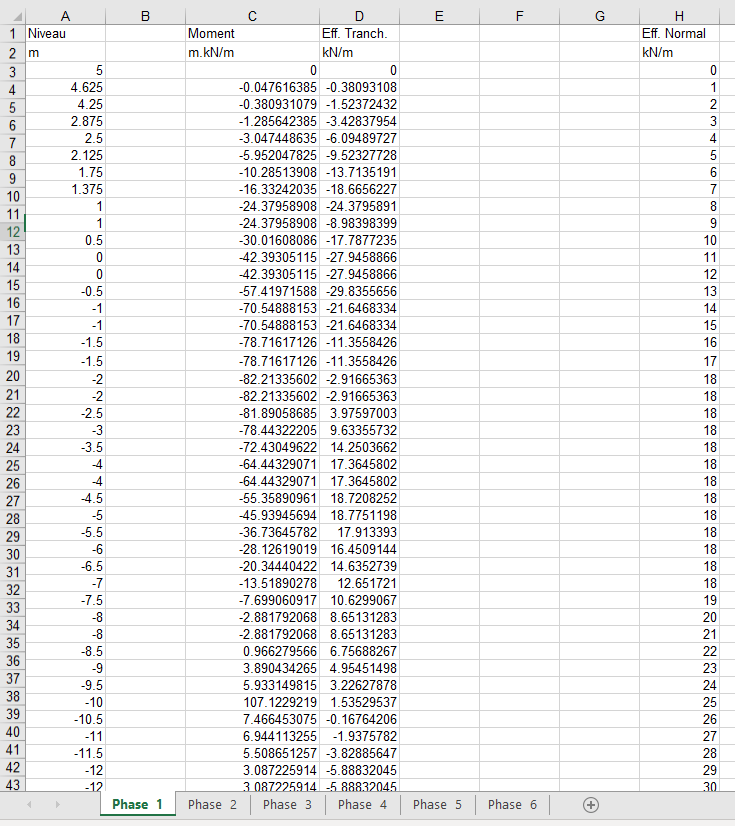

Exemple de tableau qui peut être importé dans Scage :
2.2.2 Pieu (géométrie circulaire)
Dans le cas d’un pieu, avec une géométrie rectangulaire, la structure de l’onglet est la suivante :
Le tableau ci-dessous détaille la colonne exacte attendue pour chaque grandeur.
A | B | C | D | E | F | G | H | |
---|---|---|---|---|---|---|---|---|
1 | Niveau | Moment X | Moment Y | Eff. tranchant X | Eff. tranchant Y | Eff. normal | ||
2 | m ou ft | m.kN/m ou ft.kips/ft | m.kN/m ou ft.kips/ft | kN/m ou kips/ft | kN/m ou kips/ft | kN/m ou kips/ft | ||
3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
4 | … | … | … | … | … | … |

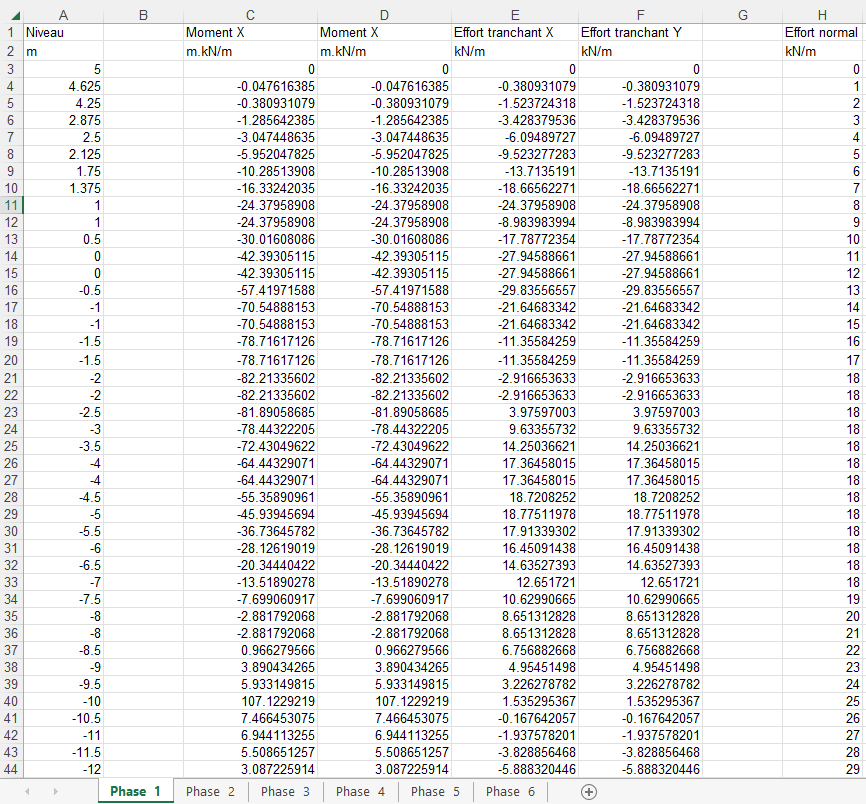

Exemple de tableau qui peut être importé dans Scage :
